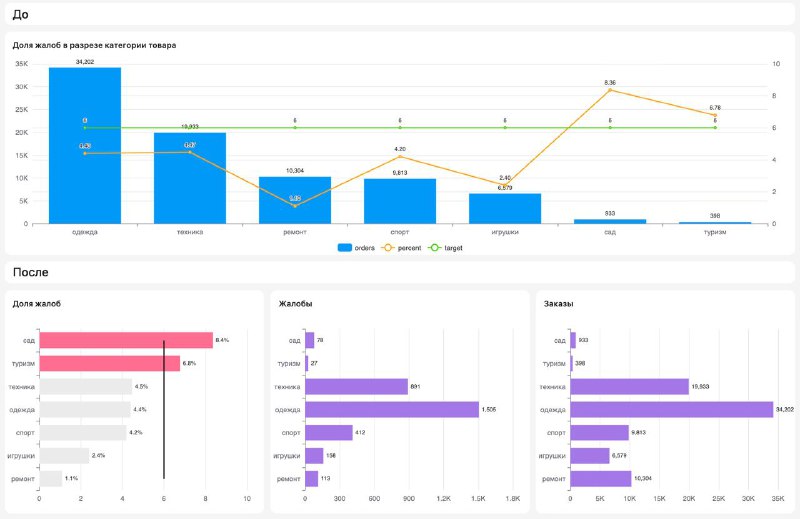

Это реальный пример визуализации с популярного дашборда. Цифры и разрезы изменены, но дизайн воспроизведён точно. На графике отображалась доля жалоб на заказ от общего числа заказов в разрезе категорий товаров — казалось бы, простая задача. Однако итоговая визуализация создавала сразу несколько барьеров для восприятия.
Что было не так с исходным графиком
- Доли категорий товаров соединены линейным графиком. Линия создаёт иллюзию динамики во времени, хотя по оси X — категории, а не временные периоды. В результате пользователь видит псевдотренд там, где должно быть сравнение.
- График посвящён жалобам, но фактически внимание уходит на количество заказов: именно по этому показателю выполнена сортировка.
- Используются двойные оси. Двойная ось — один из самых частых источников путаницы на дашбордах: пользователь вынужден постоянно переключаться между шкалами, что замедляет считывание и повышает риск ошибочной интерпретации.
Ключевая функция дашборда — быстрое и прозрачное восприятие данных. Любой элемент, который усложняет это восприятие, работает против пользователя.
Как выглядит исправленная версия
Вместо одного перегруженного графика — три отдельных горизонтальных барчарта, каждый со своей задачей:
- Первый барчарт — доля обращений с подсветкой категорий, по которым не выполняется таргет. Пользователь сразу видит проблемные зоны.
- Второй барчарт — абсолютное число обращений. Показывает масштаб проблемы: высокая доля при малом числе заказов и высокая доля при большом числе заказов — принципиально разные ситуации.
- Третий барчарт — количество заказов. Вспомогательный контекст, необходимый для правильной интерпретации первых двух.
Такое разделение позволяет каждому графику выполнять одну понятную функцию, а пользователю — самостоятельно выстраивать причинно-следственную цепочку: доля → масштаб → контекст.
Почему горизонтальный барчарт подходит лучше линейного
Линейный график уместен, когда данные имеют порядок: временной ряд, шкала оценок, последовательность шагов. Категории товаров — неупорядоченный номинальный признак, и соединять их линией визуально некорректно. Горизонтальный барчарт, напротив, создан для сравнения категорий: длины столбцов легко сопоставляются, длинные названия категорий читаются горизонтально без обрезки.
Что сделать на практике
- Перед выбором типа графика определите смысловой вопрос: это сравнение категорий, динамика во времени или распределение?
- Убедитесь, что сортировка отражает главный показатель дашборда, а не вспомогательный.
- Избегайте двойных осей там, где задачу можно решить двумя отдельными графиками.
- Если BI-инструмент ограничен (как Redash), ищите решение в рамках его возможностей — разбивка на несколько простых графиков часто лучше одного сложного.
Вывод
Три простых барчарта — не усложнение, а упрощение: каждый несёт одно сообщение, и пользователь не тратит когнитивный ресурс на расшифровку. Улучшить подачу данных можно даже в рамках ограниченного инструмента — если изначально думать о том, что именно должен увидеть человек, открыв дашборд.
